Touchez la dérive après unRemplacement écran iPhone 11est l'une des - plaintes les plus courantes et les plus controversées- concernant les - plaintes dans le secteur de la réparation. L'atelier de réparation accuse le fournisseur d'écran. Le fournisseur d'écran dit qu'il s'agissait d'un problème de fabrication. Le client souhaite simplement que son téléphone fonctionne. Après des années de traitement des retours sous garantie et des litiges relatifs au contrôle de qualité des lots des deux côtés de cette conversation, voici le tableau complet.
Avant d'aborder les causes, permettez-moi de définir correctement le symptôme, car la « dérive tactile » est utilisée pour décrire deux problèmes différents qui ont des solutions différentes.
Toucher fantômec'est lorsque l'écran enregistre les entrées que personne n'a effectuées - en tapotant ou en glissant de lui-même, en particulier en haut ou le long des bords de l'écran.Touchez le décalagec'est lorsque vous appuyez sur un emplacement et que l'enregistrement atterrit ailleurs - les lettres du clavier sont désactivées, ou vous devez viser au-dessus d'un bouton pour l'activer. Les deux peuvent apparaître après un remplacement d’écran et les deux ont des causes profondes distinctes. Ce guide couvre les deux.
Cause 1 : le connecteur du câble flexible n'est pas complètement inséré
Il s'agit de la cause la plus fréquente des problèmes tactiles après-remplacement, et elle se situe à l'intersection de la qualité de l'écran et du processus d'installation. Le câble flexible du numériseur de l'iPhone 11 se connecte via un connecteur ZIF sur la carte mère. Si le connecteur n'est pas complètement et uniformément en place - soit parce que l'écran est livré avec le câble légèrement incliné, soit parce que le technicien n'a pas appuyé uniformément sur les deux côtés -, vous obtiendrez une perte de contact intermittente, un toucher fantôme le long d'un bord ou une défaillance tactile complète qui va et vient avec la pression ou la température.

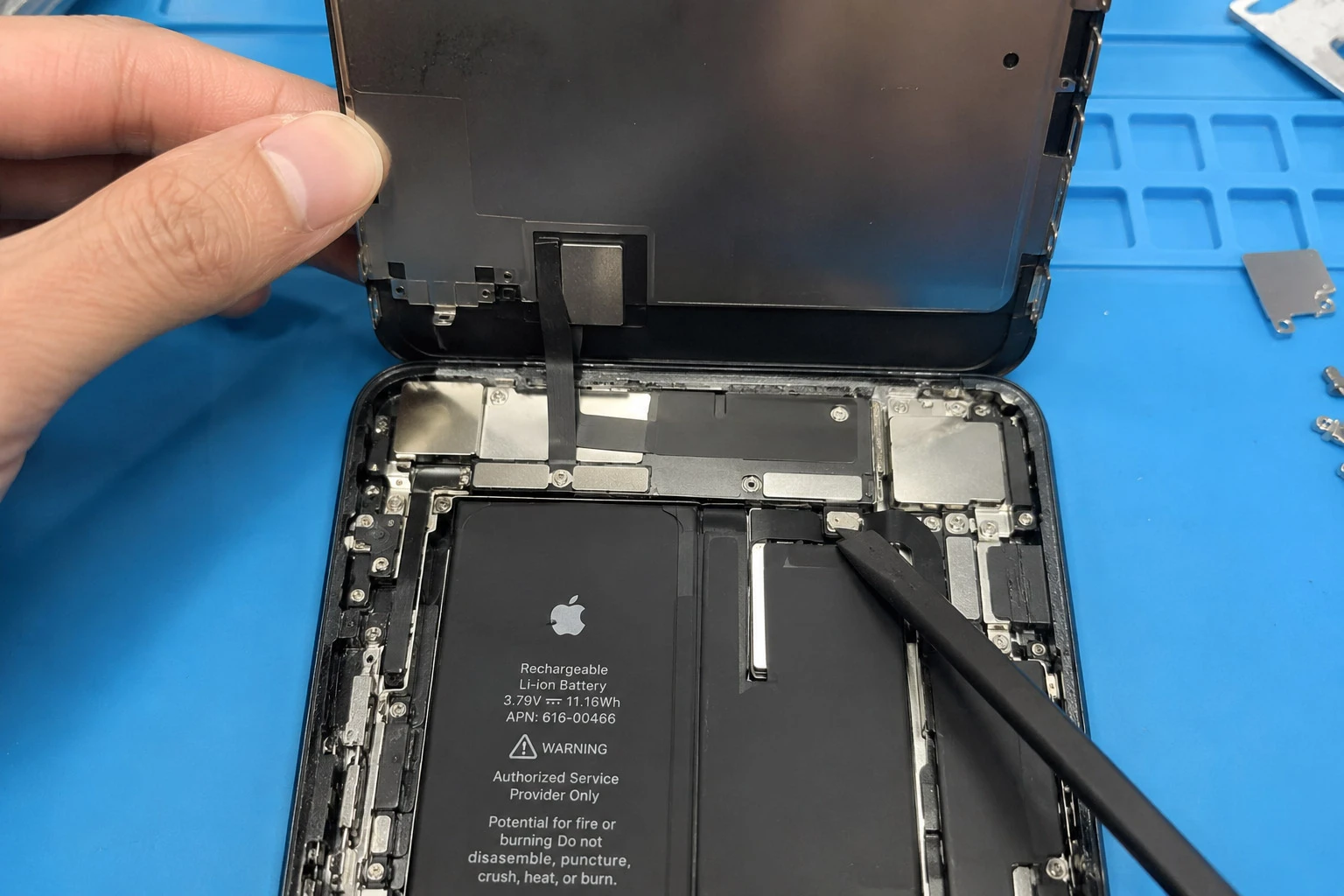

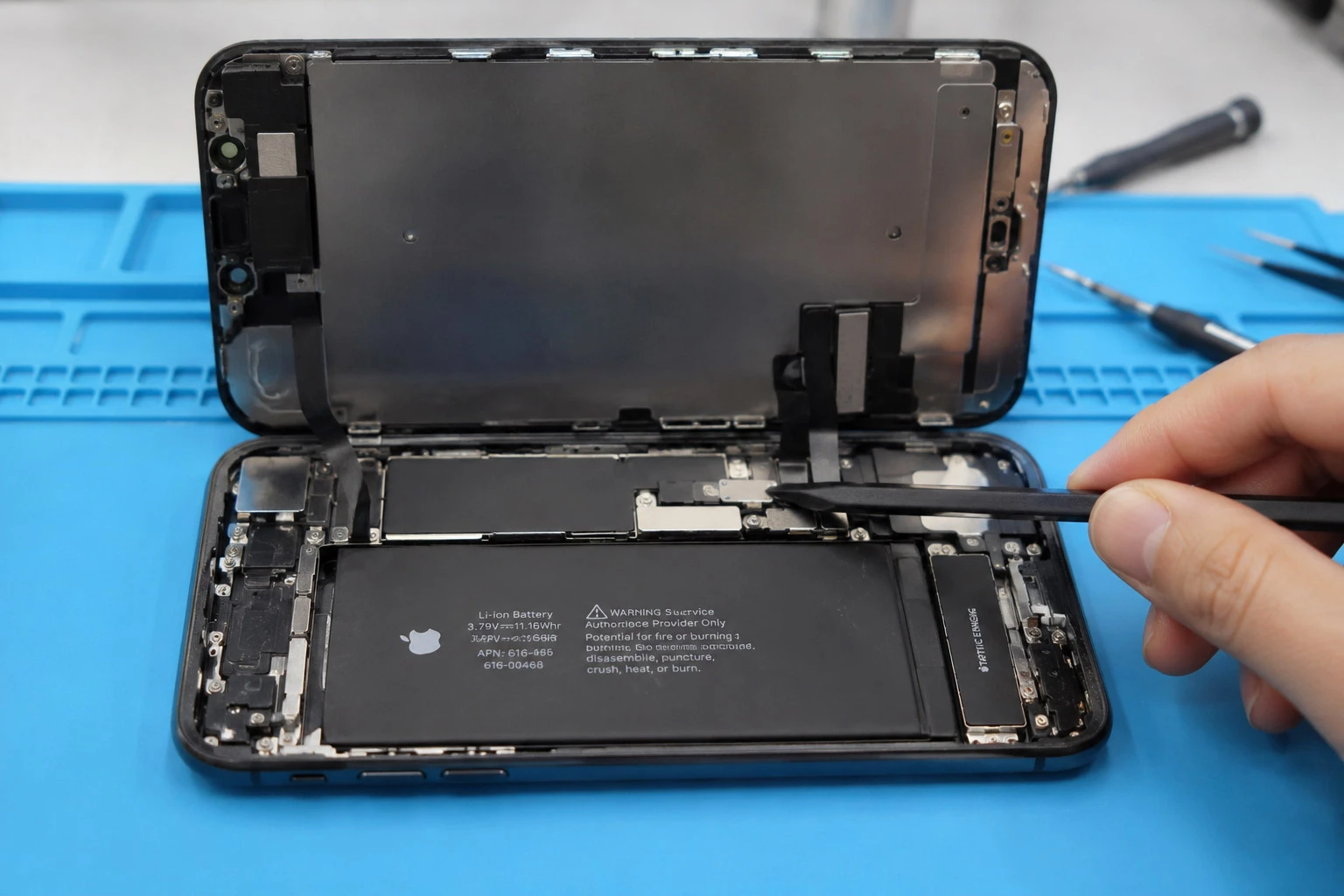

Comment diagnostiquer :Une fois le téléphone assemblé mais la coque arrière légèrement ouverte, appliquez une légère pression sur la zone du connecteur du numériseur avec un spudger en plastique pendant que l'écran est allumé. Si le comportement tactile change - s'améliore ou se détériore - sous la pression, il s'agit d'un problème d'assise. Réouvrez-et réinstallez-le correctement. Si le problème persiste après une remise en place soigneuse, le câble flexible ou le connecteur sur l'écran lui-même est défectueux. Renvoyez l'appareil.
Dans notre processus de contrôle qualité, nous flex-cyclez le connecteur de chaque écran cinq fois avant l'expédition et testons la pression-la position assise à la fin. Si vous recevez un écran d'un fournisseur dont le connecteur semble rigide ou est incliné hors de la boîte, signalez-le avant l'installation - ne présumez pas qu'il va s'installer.
Cause 2 : le maillage de l'écouteur ou le support du capteur de proximité n'est pas réinstallé correctement
Celui-ci surprend les techniciens qui ne l’ont jamais rencontré auparavant. L'iPhone 11 dispose d'un capteur de proximité et d'un capteur de lumière ambiante positionnés derrière la grille de l'écouteur, placés dans un support qui passe de l'ancien ensemble écran au nouveau. Si ce support est mal aligné - ou si le mince coussinet en mousse entre le capteur de proximité et le panneau d'affichage est manquant ou déplacé -, vous pouvez obtenir un toucher fantôme dans le tiers supérieur de l'écran, en particulier lorsque le téléphone est tenu près de l'oreille pendant un appel.
Comment diagnostiquer :Le toucher fantôme se produit-il spécifiquement lors des appels téléphoniques ou lorsque le bord supérieur du téléphone est recouvert ou enfoncé ? C'est votre signal. Ouvrez le téléphone, vérifiez que le support du capteur de proximité est correctement installé et vérifiez que le coussin en mousse est toujours en position entre le capteur et la vitre. C'est une solution de quinze-minutes une fois que vous savez le chercher - et cela n'a rien à voir avec l'écran lui-même.
Cause 3 : problème d'étalonnage du circuit intégré du contrôleur du numériseur
Le numériseur tactile alluméÉcrans de rechange pour iPhone 11utilise un contrôleur tactile tiers -IC - généralement de Goodix ou Synaptics - qui doit être calibré sur la grille de coordonnées correcte pour cette taille de panneau spécifique. Les fabricants de qualité inférieure-ignorent cette étape ou appliquent la même configuration de micrologiciel sur plusieurs dimensions de panneau, ce qui produit un décalage tactile systématique : chaque contact s'enregistre quelques millimètres au-dessus, en dessous ou sur le côté du point de frappe réel, de manière cohérente, sur toute la surface de l'écran.
Comment distinguer cela d’un problème de connecteur :Le décalage est cohérent sur tout l’écran, et non localisé sur un bord ou un coin. Cela ne change pas lorsque vous réinstallez le connecteur. Et surtout, il était présent dès le premier instant où l'écran s'est allumé -, il ne s'est pas développé au fil du temps.
Il s’agit d’un défaut de fabrication sans solution sur site. L'écran doit être retourné et un fournisseur réputé le remplacera sans problème, car il n'existe aucun processus d'installation permettant de corriger un circuit intégré de numériseur mal calibré après coup. Nous constatons ce problème sur environ 1,2 % des écrans d'iPhone 11 du marché secondaire de niveau inférieur-, provenant de fournisseurs qui n'effectuent pas de tests d'étalonnage tactile par-unité. Notre usine effectue une vérification de la précision tactile en cinq -points sur chaque unité avant son expédition.
Cause 4 : Décharge électrostatique lors de la manipulation - dommages au circuit intégré du numériseur
Celui-ci est entièrement évitable et presque entièrement ignoré. Les écrans de l'iPhone 11 sont sensibles aux décharges électrostatiques, en particulier au niveau du contrôleur du numériseur. Un écran manipulé sans-bracelet antistatique, ou sur un établi non mis à la terre, peut développer des problèmes de toucher fantôme dans les jours ou semaines suivant l'installation -, même s'il a été parfaitement testé lors de la mise sous tension initiale-.
Le mécanisme est subtil. Les dommages ESD sur un circuit intégré de numériseur ne provoquent souvent pas de panne immédiate et évidente. Au lieu de cela, cela dégrade l'intégrité du signal du circuit intégré au fil du temps, ce qui se manifeste alors par un toucher fantôme intermittent qui s'aggrave progressivement. C'est précisément pourquoi un écran peut réussir votre test au banc dès le premier jour et commencer à mal se comporter au bout de deux-à-semaines. À ce stade, le client est déjà revenu, la conversation est inconfortable et la cause profonde est très difficile à prouver.
Prévention:Le tapis anti-statique et le bracelet ne sont pas-négociables. Plus important encore, touchez le tapis mis à la terre avant chaque écran que vous manipulez - et non une seule fois au début de la session. Une humidité ambiante inférieure à 40 % augmente considérablement le risque ESD. Si votre atelier se trouve dans un climat sec ou dans un bâtiment très climatisé-, envisagez un humidificateur de bureau pendant les mois secs.
Cause 5 : vieux résidus de colle ou contamination sur la zone de contact du numériseur
Lors du retrait d'un écran cassé, les techniciens utilisent généralement de l'alcool isopropylique pour nettoyer le cadre et la zone des connecteurs de la carte mère. Si des résidus d'IPA - ou tout autre solvant de nettoyage - sont laissés sur les languettes du connecteur flexible du numériseur ou sur le connecteur de la carte mère lui-même, cela peut créer des interférences résistives sur les lignes de données tactiles. Le résultat est généralement des entrées fantômes intermittentes qui s'aggravent peu de temps après que le téléphone se réchauffe après son utilisation, car la chaleur modifie la résistance de surface de la couche de résidus.
Le correctif :Utilisez uniquement 99 % ou plus d'IPA - la variété à 70 % laisse trop d'eau derrière elle. Appliquez avec un coton-tige non pelucheux-et attendez soixante secondes complètes de temps d'évaporation avant de connecter le nouvel écran. Si vous avez utilisé une solution de nettoyage à ultrasons sur la carte mère, assurez-vous d'un rinçage et d'un séchage complets avant l'installation de l'écran.
Référence de diagnostic rapide
| Modèle de symptômes | Cause la plus probable | Responsabilité |
|---|---|---|
| Décalage cohérent sur tout l'écran dès la première mise sous tension- | Étalonnage du circuit intégré du numériseur (cause 3) | Défaut d'écran - remplacer |
| Problème de contact sur les bords uniquement dès la première mise sous tension- | Connecteur mal installé (cause 1) | Réinstallez d'abord ; remplacer si ça persiste |
| Toucher fantôme uniquement pendant les appels ou lorsque le bord supérieur est couvert | Support du capteur de proximité (Cause 2) | Le technicien - réinstalle le support |
| L'écran fonctionne correctement pendant 2 à 4 semaines, puis le toucher fantôme se développe et s'aggrave | Dommages ESD sur le circuit intégré du numériseur (cause 4) | Problème de processus d'atelier |
| Toucher fantôme intermittent, pire lorsque le téléphone est chaud | Résidu sur le connecteur (Cause 5) | Re-nettoyer et remonter |
Liste de contrôle avant-installation pourRemplacement de l'écran LCD de l'iPhone 11
- Test au banc avant montage :Connectez le nouvel écran avec le téléphone ouvert et vérifiez la fonction tactile, l'uniformité de l'affichage et la réponse du capteur de proximité avant de fixer l'écran sur le cadre.
- Sangle ESD, tapis mis à la terre :Non facultatif -, en particulier par temps sec, dans des environnements-climatisés ou pendant les mois d'hiver.
- Nettoyez le connecteur de la carte mère avec 99 % d'IPA :Un léger coup d'essuyage, laissez sécher complètement pendant soixante secondes avant de connecter.
- Vérifiez l'angle du câble flexible :Le câble doit reposer à plat sous une tension latérale nulle. Si le téléphone est soumis à des contraintes lors de l'assemblage, la défaillance progressive du connecteur est une question de moment et non de savoir si.
- Réinstallez le support du capteur de proximité avant de fermer :Confirmez qu'il est bien en place dans la bonne orientation avec le coussinet en mousse en place.
- Test tactile complet après assemblage :Quatre coins, tous les bords, précision du clavier - avant que le téléphone ne retourne au client
Si vous avez parcouru cette liste de contrôle et constatez toujours un comportement tactile que vous ne pouvez pas expliquer, contactez-nous en nous indiquant le schéma de symptômes spécifique et le modèle d'écran. Nous pouvons généralement identifier la cause première à partir d'une description et vous indiquer s'il s'agit d'un problème d'écran que nous devons remplacer ou d'une variable de processus à résoudre de votre côté.
